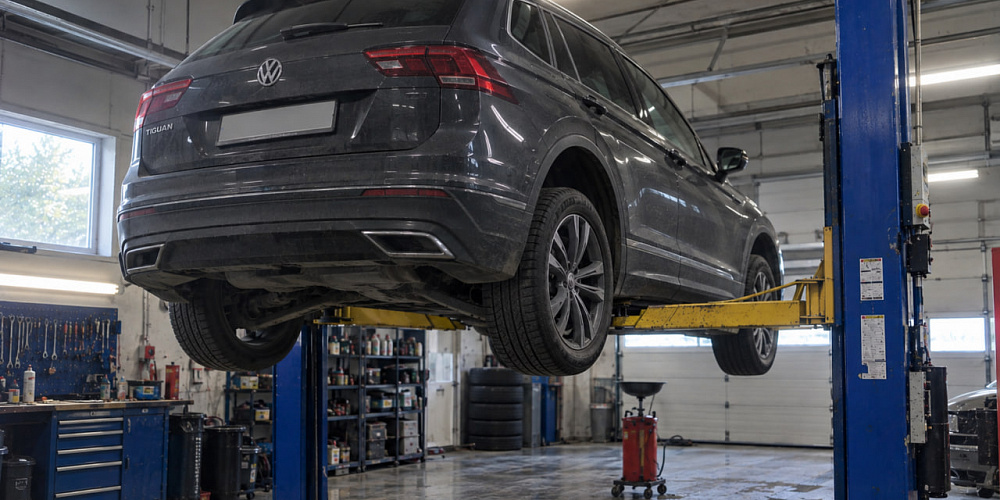

К нам в специализированный центр по ремонту автоматических трансмиссий АВТО-БЛИЦ поступил кроссовер Volkswagen Tiguan 2018 года выпуска с двухлитровым турбомотором на 220 л.с. и пробегом 134 000 км. Автомобиль оснащен 7-ступенчатой роботизированной трансмиссией DQ500 (0DL) с «мокрым» двойным сцеплением. Владелец жаловался на опасную неисправность: при движении по трассе на скорости около 110 км/ч коробка самопроизвольно переходила в нейтраль, отключая тягу. На панели начинал мигать индикатор передач. После остановки и перезапуска двигателя работоспособность временно восстанавливалась, однако при включении заднего хода периодически раздавался сильный металлический удар.
Опрос блока управления (TCU) дилерским сканером ODIS выявил спорадические ошибки P173500, P173600 (недостоверный сигнал датчиков положения муфт) и P284500 (несанкционированное перемещение вилки 3-й и 4-й передач). В режиме реального времени телеметрия показала аномалию: при заведенном двигателе позиция вилки нечетного ряда хаотично «плавала» в пределах 2–3 миллиметров, хотя физически она оставалась неподвижной, а гидравлика не подавала давления. Электроника ошибочно интерпретировала эти данные как самопроизвольное включение передачи и, чтобы избежать механического заклинивания агрегата, принудительно размыкала сцепление.
Для определения причины фантомных показаний был демонтирован поддон картера и извлечен модуль мехатроника. Положение вилок в DQ500 считывается бесконтактно: на вилках установлены неодимовые магниты, а на плате мехатроника — датчики Холла. Осмотр показал, что все магниты покрыты плотным слоем мельчайшей стальной пыли в виде шарообразных наростов. Эта намагниченная паста сработала как экран, исказив магнитное поле. В результате датчики Холла начали передавать процессору некорректные данные. Оставалось выяснить источник столь масштабного образования стальной стружки.
Трансмиссия была полностью демонтирована и разобрана. Пакеты сцепления и зубчатые зацепления шестерен оказались в отличном состоянии. Источник выброса металла обнаружился в переднем межколесном дифференциале. Из-за колоссальных нагрузок конические роликовые подшипники дифференциала подверглись питтингу — усталостному выкрашиванию металла. Внешние обоймы покрылись глубокими раковинами, края которых перемалывались роликами в тончайшую пыль. Масляный насос разносил эту взвесь по всей коробке, а магниты вилок притягивали ее, ослепляя систему позиционирования.
Все детали трансмиссии прошли глубокую очистку в промышленной ультразвуковой камере для удаления намагниченных отложений. Разрушенные подшипники дифференциала были заменены на новые усиленные аналоги. Ключевым этапом стала прецизионная регулировка преднатяга новых подшипников: путем подбора регулировочных шайб (была установлена шайба 1.62 мм) мастера добились идеального момента сопротивления качению в 2.5 Н·м. Блок мехатроника был разобран, датчики Холла аккуратно очищены диэлектриком, а магниты промыты под давлением. Дополнительно заменены линейные соленоиды главного давления и фильтры.
После установки агрегата на автомобиль и заправки оригинальным гидравлическим маслом была проведена процедура базовой установки ODIS. Электроника заново откалибровала миллиметровые координаты крайних положений очищенных вилок переключения. Часовой тестовый заезд по трассе подтвердил полное устранение проблемы: передачи переключались идеально плавно, график телеметрии показывал эталонную стабильность датчиков, а переходы в нейтральную передачу больше не повторялись.
