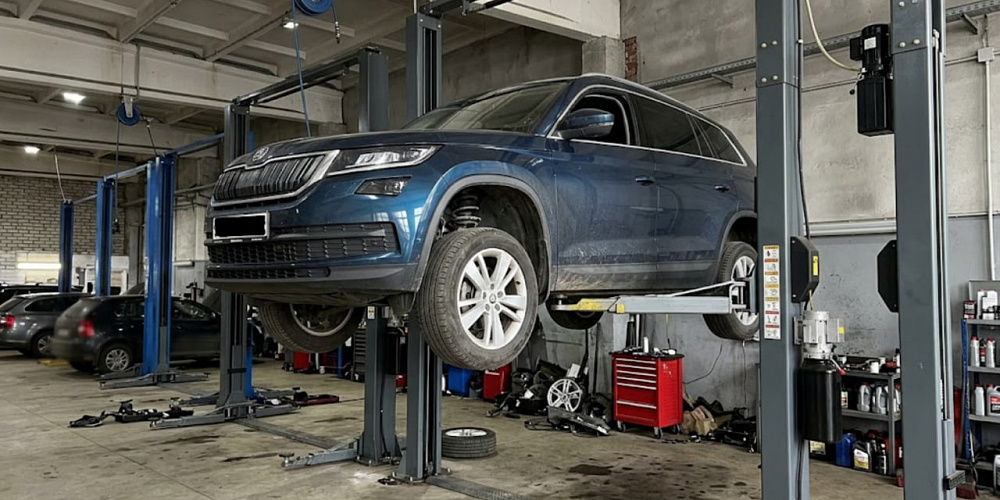

В специализированный технический центр по ремонту автоматических трансмиссий обратился владелец полноприводного кроссовера Skoda Kodiaq 2020 года выпуска. Автомобиль укомплектован двухлитровым бензиновым турбомотором линейки EA888 мощностью 180 лошадиных сил и системой полного привода. На момент поступления в сервис пробег транспортного средства составлял 92 000 километров. В качестве коробки передач на данной модификации установлена современная 7-ступенчатая преселективная трансмиссия DQ381 (заводской индекс VAG — 0GC) с двойным сцеплением, работающим в масляной ванне. Данный агрегат является эволюционным развитием популярной коробки DQ250, отличаясь от нее сниженным внутренним трением, применением маловязких масел и наличием дополнительного электрического масляного насоса, который обеспечивает работу систем «старт-стоп» и движение накатом с выключенным двигателем.
Жалоба клиента носила весьма специфический и скрытый характер. В условиях плотного городского трафика, при плавных разгонах и движении на крейсерских скоростях трансмиссия вела себя безупречно, не демонстрируя никаких рывков, вибраций или посторонних шумов. Однако при выезде на скоростную магистраль и попытке совершить интенсивный обгон в режиме «кик-даун», когда обороты двигателя превышали отметку в 4500 оборотов в минуту, происходил резкий механический провал. Автомобиль терял динамику, на панели приборов загоралось красное предупреждение о критической неисправности коробки передач, а агрегат мгновенно переходил в аварийный режим работы, полностью отключая нечетный ряд передач (первую, третью, пятую и седьмую) вместе с передачей заднего хода. Дальнейшее движение было возможно только на четных передачах. Самое примечательное заключалось в том, что после остановки на обочине и полного перезапуска двигателя ошибка исчезала, и коробка передач снова работала идеально ровно до следующего резкого ускорения на высоких оборотах. Владелец отметил, что ранее обращался в другой сервисный центр, где ему приговорили и частично отремонтировали модуль мехатроника, заменив управляющие соленоиды, что обошлось в значительную сумму, но абсолютно не решило проблему.
Первичный этап диагностического поиска начался с подключения дилерского программно-аппаратного комплекса ODIS Service. Опрос памяти электронного блока управления трансмиссией (TCU) выявил сохраненные коды неисправностей: P17BA00 (фрикционная муфта 1, слишком низкое давление) и P073100 (недостоверное передаточное отношение первой передачи). Статические тесты, проведенные в условиях ремонтной зоны, не выявили никаких отклонений. При принудительной активации клапанов сцепления через диагностический сканер на холостом ходу мехатроник мгновенно создавал и идеально удерживал требуемое рабочее давление в 16 бар в обоих контурах, а механический и электрический насосы демонстрировали эталонную производительность.
Поскольку проблема носила исключительно динамический характер, инженеры-диагносты приняли решение о проведении расширенного дорожного теста со снятием телеметрических данных в реальном времени. Автомобиль был выведен на безопасный участок автомагистрали, а сканер настроен на запись логов по ключевым параметрам: требуемое и фактическое давление в контуре муфты К1, коэффициент заполнения (скважность) дополнительного электрического насоса, обороты двигателя и степень проскальзывания сцепления. В ходе симуляции интенсивного обгона графики телеметрии зафиксировали поразительную аномалию. В момент, когда тахометр пересек отметку в 4800 оборотов в минуту, фактическое давление в гидравлическом контуре муфты К1 лавинообразно обрушилось с целевых 16 бар до критических 4 бар за доли секунды. Электронный блок управления, зафиксировав падение, немедленно дал команду электрическому насосу выйти на 100-процентную мощность для компенсации утечки, однако насос не смог преодолеть столь массивный прорыв жидкости. Зафиксировав начало проскальзывания дисков сцепления, процессор TCU активировал протокол защиты, принудительно сбросив остаточное давление в контуре К1 и отключив соответствующий первичный вал, чтобы не допустить сгорания фрикционов и разрушения коробки передач.
Перед снятием агрегата технические специалисты проанализировали физику процесса, чтобы точно локализовать источник гидравлической потери. Блок двойного сцепления представляет собой массивный узел, жестко связанный с коленчатым валом двигателя и вращающийся с той же скоростью. Муфта К1, отвечающая за нечетные передачи, расположена на большем внешнем радиусе корзины сцепления. Ее сжатие осуществляется огромным алюминиевым кольцевым поршнем, на который воздействует гидравлическое масло под давлением.
Специалисты выдвинули гипотезу о наличии скрытого динамического дефекта механической природы, реагирующего на центробежные силы. При низких и средних оборотах двигателя упругость алюминиевого сплава и плотное прилегание резиновых манжет позволяют удерживать рабочее давление без малейших утечек. Однако по мере роста оборотов центробежные силы, воздействующие на масло и металл, возрастают в квадратичной зависимости. Если в теле алюминиевого поршня или в посадочном месте уплотнителя имеется микроскопический структурный дефект, колоссальные центробежные перегрузки на высоких оборотах заставляют геометрию детали микроскопически изменяться. Внешний радиус поршня растягивается, микротрещина раскрывается, либо манжета отходит от стенки цилиндра, образуя свищ. Нагретое трансмиссионное масло под давлением в 16 бар мгновенно прорывается в негерметичную полость сброса. Как только обороты падают после перехода в аварийный режим, металл возвращается в исходное состояние, трещина захлопывается, и система снова становится герметичной, вводя в заблуждение диагностов, проверяющих агрегат в статике.
Для подтверждения сложной физико-механической теории трансмиссия DQ381 была полностью демонтирована с автомобиля. Процесс снятия полноприводной версии потребовал вывешивания двигателя, отсоединения углового редуктора (раздаточной коробки), снятия подрамника и демонтажа приводных валов. После фиксации тяжелого агрегата на специализированном кантователе мастера извлекли модуль мехатроника, отложив его в сторону, поскольку его гидравлическая состоятельность уже была подтверждена на предыдущих этапах проверок.
Основное внимание было приковано к массивному барабану двойного сцепления. С помощью оригинальных съемников VAG узел был аккуратно извлечен из картера коробки передач. Внешний осмотр не дал результатов, поэтому барабан был перемещен на гидравлический пресс для глубокой разборки с преодолением сопротивления мощных тарельчатых пружин. При разъединении пакетов К1 и К2 последствия падения давления стали очевидными: кевларовые фрикционные накладки нечетного ряда были сильно заглажены и имели характерный темный цвет, свидетельствующий о критическом термическом воздействии из-за кратковременных пробуксовок.
Окончательное подтверждение диагностической гипотезы было получено при исследовании рабочего поршня сцепления К1. Деталь была тщательно обезжирена и подвергнута капиллярной дефектоскопии с использованием проникающего флуоресцентного пенетранта. При осмотре под ультрафиолетовой лампой в зоне внешней уплотнительной канавки алюминиевого поршня проявилась четкая, извилистая микротрещина длиной около 14 миллиметров. Этот заводской дефект литья, изначально являвшийся лишь поверхностным напряжением, под воздействием термических циклов и колоссальных центробежных нагрузок за 90 000 километров пробега пророс вглубь металла. Именно эта трещина превращалась в открытый гидравлический клапан при превышении порога в 4500 оборотов в минуту.
Ремонт узлов подобного уровня ответственности требует бескомпромиссного подхода, так как использование восстановленных компонентов внутри вращающегося с высокой скоростью барабана недопустимо. Поврежденный поршень был утилизирован. Взамен стандартной детали инженеры установили модернизированный поршень сцепления последней ревизии, в котором производитель изменил профиль литья и добавил дополнительные ребра жесткости в критических зонах, подверженных центробежному растяжению.
Несмотря на то, что муфта К2 не имела видимых повреждений, весь пакет фрикционных и стальных дисков для обеих муфт был заменен на новый оригинальный комплект от компании BorgWarner. Это было сделано по причине того, что диски К2 работали в масле, загрязненном продуктами износа и локального перегрева от буксующей муфты К1, что необратимо снижает их коэффициент трения. В обязательном порядке были обновлены все вулканизированные резиновые манжеты, тефлоновые динамические уплотнения первичных валов и главный сальник корзины сцепления.
Сложнейшим этапом механической сборки стала прецизионная регулировка тепловых зазоров (свободного хода) пакетов сцепления. С помощью высокоточных индикаторов часового типа мастера произвели замеры высоты собранных пакетов и осуществили микрометрический подбор фиксирующих стопорных колец. Строгое соблюдение заводских допусков в 0,85 миллиметра для контура К1 и 0,95 миллиметра для контура К2 является залогом того, что коробка передач не будет дергаться при трогании с места и обеспечит правильную работу гидравлики.
Перед окончательной сборкой картер трансмиссии прошел полный цикл очистки в автоматической промышленной мойке. Собранный и отрегулированный барабан двойного сцепления был имплантирован в корпус, после чего мастера установили гидравлический блок управления с новыми изоляционными прокладками. Восстановленный агрегат был смонтирован на кроссовер, после чего были подключены все механические и электрические магистрали.
В трансмиссию DQ381 было заправлено около семи литров специализированного синтетического трансмиссионного масла пониженной вязкости с допуском G 055 529. Процедура выставления точного уровня жидкости проводилась при строгом температурном контроле — контрольная пробка перелива откручивалась исключительно при достижении маслом температуры ровно 40 градусов Цельсия, так как коэффициент температурного расширения данной жидкости очень высок.
Заключительным аккордом стала глубокая программная адаптация трансмиссии. С помощью диагностического комплекса были стерты все старые коррекции и запущен алгоритм базовой установки. Сервоприводы мехатроника заново определили физические упоры вилок выбора передач, а датчики давления откалибровали новые точки касания пакетов сцепления. После статической калибровки автомобиль прошел расширенные ходовые испытания. В ходе жестких разгонов с полностью открытым дросселем двигатель многократно выкручивался за отметку 5500 оборотов в минуту. Логи телеметрии продемонстрировали эталонную картину: давление в контуре муфты К1 стояло как монолит на отметке 16 бар без малейших просадок, а переключения передач происходили молниеносно и абсолютно бесшовно. Центробежная утечка была полностью ликвидирована, динамические характеристики автомобиля восстановлены в полном объеме, а клиенту был предоставлен развернутый технический отчет с выдачей долгосрочной гарантии на выполненные работы.
